电机功率和力的关系，电机功率和轴功率的关系

电动机功率三角形所反映的关系

电动机功率三角形反映了有功功率，无功功率和视在功率之间的数学关系。

1.有功功率：在交流电路中，由电阻性元件消耗并不可逆转换（例如，转换为热，光或机械能）的部分功率称为有功功率，并称为“有功功率”。使用“，” P表示单位是瓦特（W）或千瓦（KW）。

反映交流电源对电阻性元件执行功的能力，或单位时间内转换为其他形式的电能的电能值。

实际上是一个周期内交流瞬时功率的平均值，因此也称为平均功率。它的大小等于最大瞬时功率的1/2，该值等于电阻元件两端电压的有效值与流经电阻元件的电流的有效值的乘积。

2.无功功率：在电感性或电容性元件与交流电源之间发送和接收以反映和表达以下事实的功率称为无功功率。缩写为“无功功率”，用“ Q”表示。单位是Var或KVar。

在交流电路中，在通电后，任何电感性或电容性成分都会建立电感线圈的磁场或电容器极板之间的电场。因此，在交流电的每个周期的上半部分（瞬时功率为正），它从电源吸收能量以产生磁场或电场。下半部分（瞬时功率为负），能量磁场或电场返回电源。因此，该功率在整个周期内的平均值等于零。换句话说，电源的能量和磁场或电场的能量正在经历可逆的能量转换而不消耗功率。

无功功率是交流电路中存在的无功分量（即纯电感或纯电容）可逆转换的功率的一部分，代表了交流能量之间的最大交换率。来自磁场或电场的电源和能量。

在实际工作中，对于所有带有线圈和铁芯的电感性负载，在工作过程中形成磁场所消耗的功率为无功功率。没有无功功率，就不可能建立电动机和变压器在其中运行的磁场。

3.视在功率：交流电源可以提供的总功率，称为视在功率或视在功率，是交流电路的电压和电流值的乘积。视在功率用S表示。单位是伏安（VA）或千伏安（KVA）。通常用于指示交流电源设备（例如变压器）的容量。

视在功率与有功功率或无功功率不同，但包括有功功率和无功功率。视在功率为100KVA的变压器能否输出100KW的有功功率，主要取决于负载的功率因数。

4.幂三角形

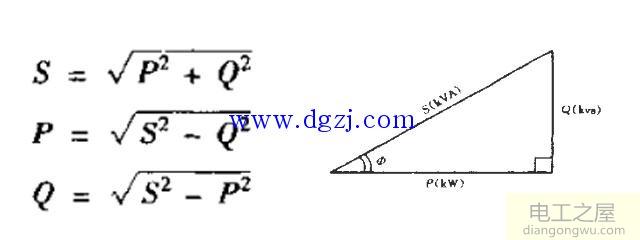

视在功率（S），有功功率（P）和无功功率（Q）之间的关系可用三角形网络表示，如下图所示。它是一个直角三角形，具有两个直角边Q和P和一个斜边S。 S和P之间的角度Ф是功率因数角度，反映了交流电路中电压和电流之间的相位差（角度）。

电压和电流之间的相位差（Φ）的余弦称为功率因数，由cosΦ符号表示。就值而言，功率因数是有功功率与视在功率之比，即cosΦ。=P/S

在三相负载中，这三种类型的功率始终同时存在。 （https://www.dgzj.com/Electrician"s Home）功率因数cosΦ=P/S：sinΦ=Q/S

（1）当三相负载达到平衡时：对于三相对称负载，无论是Y型连接还是三角形连接，都可以按以下方式进行功率计算。

（2）当三相负载不平衡时：分别计算每相的功率，然后求和

P=P1 + P2 + P3=U1 * I1 *cosφ1+ U2 * I2 *cosφ2+ U3 * I3 *cosφ3

（3）如果三相电路的负载不对称，则不能使用上述公式，并且必须通过将三个单电路的功率相加来计算三相电路的总功率。相电路。 “功率三角形”表示视在功率S，有功功率P和无功功率Q之间的数值关系。其中φ是u（t）和i（t）之间的相位差，也称为功率因数角。

在幂三角中：P=Scosφ，Q=Ssinφ=Ptgφ

对于三相电路：P=√3UIcosφ，Q=√3UIsinφ，S=√3UI=√（P2 + Q2）

KW是有功功率，KVA是视在功率或容量，对于电气产品VA *功率因数=W

在电阻器件中，VA=W的功率因数为1，在电动机中，其功率因数小于1. 0.7-0.9。

在发电机中，W代表有功机械的功率，例如汽油或柴油发动机的输出功率，VA代表负载能力。 （负载容量代表设备的输出电流。）KW：有功功率（P）单位，KVA：视在功率（S）单位，VAR：无功功率Q，S=（P平方+ Q平方）开平方，P=S * cos（φ），φ是功率因数，S=UI=I ＊ I *│Z│，Z是复阻抗，有功功率（单位KW）与视在功率（单位KVA）之差为1 。 cos（φ）。
