电机延时启动控制原理(电机启动原理和电机旋转原理图)

电动机启动原理和电动机旋转原理图

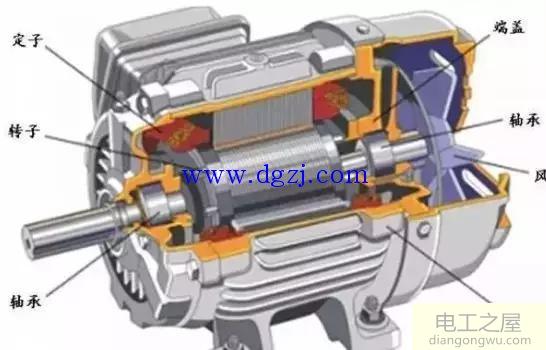

当感应电动机静止时，从电磁角度看，它看起来像变压器。连接到电源的定子绕组与变压器的初级绕组相同，并且对应于闭路转子绕组。它对应于变压器的次级绕组短路。定子绕组和转子绕组之间的无线电连接只是磁连接，磁通量通过定子气隙形成闭合回路。转子铁芯。闭合时，转子由于惯性尚未旋转，旋转磁场以——同步速度的最大切割速度切割转子绕组，从而使转子绕组达到可能的最高电位。大电流流过转子导体，这产生了抵消定子磁场的磁能，就像变压器中的次级磁通抵消了初级磁通一样。

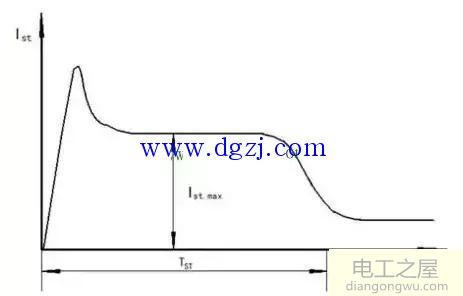

在定子侧，电流会自动增加，以保持原始磁通量与电流电源电压兼容。此时，由于转子电流大，因此定子电流甚至高达额定电流的4到7倍也显着增加，这就是启动电流大的原因。启动后电流为何小：随着电动机速度的增加，定子磁场切割转子导体的速度降低，转子导体的感应电势降低，并且转子导体中的电流也降低。定子电流用于抵消产生的转子电流。受磁通量影响的电流部分也会减少，因此定子电流会从大到小变化，直到正常。

三相鼠笼式异步电动机的启动电流通常为4到7倍，但不是绝对的。但是，通常，电动机的启动电流不能超过额定电流的2到5倍。电动机功率超过30kw的电动机不适合频繁启动，因为电动机的启动电流通常是额定电流的6至7倍。马达。

通常，交流电动机是异步电动机，直流起动电流约为额定电流的4至7倍，小型电动机为7倍，大型电动机为5至4倍。由于交流电动机具有阻抗，因此启动电流不能超过直流电动机专用电阻器的10倍。对于相同的电动机，无论高负载还是轻负载，启动电流都相同。它看起来与以米为单位的测量略有不同。由于在轻负载时电动机的启动速度更快，因此如果电表上的指针未达到最大值，电动机将上升，电流开始减小，因此电流似乎很小。当负载很重时，电动机会缓慢启动，电表基本上可以跟踪电流变化，并且电流似乎相对较大。实际上是一样的。
