三相异步电动机的制动方法有哪些(三相异步电动机反接制动接线)

发布日期:2022-11-07 15:33 浏览量:0
分享新闻:

从事电力工作的朋友,多多少少了解一些电机!简而言之,它是一种将电能转化为机械能的装置。在各种电机中,交流异步电动机(又称感应电动机)是应用最广泛的一种。三相异步电动机作为感应电动机的一员,由于运行性能好,节省各种材料,比单相异步电动机更有优势。今天,在这篇文章中,我们来学习一下三相异步电动机的制动控制电路。

20824fe30b9445988a3cdf95718396ff~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=c5cjyq832oy1W1gTvkWTgUcj7HQ%3D三相异步电动机(来源:网络)

首先,我们需要知道什么是刹车。在三相异步电机的情况下,就是给电机一个反旋转方向的转矩,使其为迅速停转(或者限制其转速)。一般有两种制动方式:机械制动电力制动

一、机械制动

是指在电机定子绕组切断后,立即用机械装置使电机停止。

1.1 电磁抱闸制动器

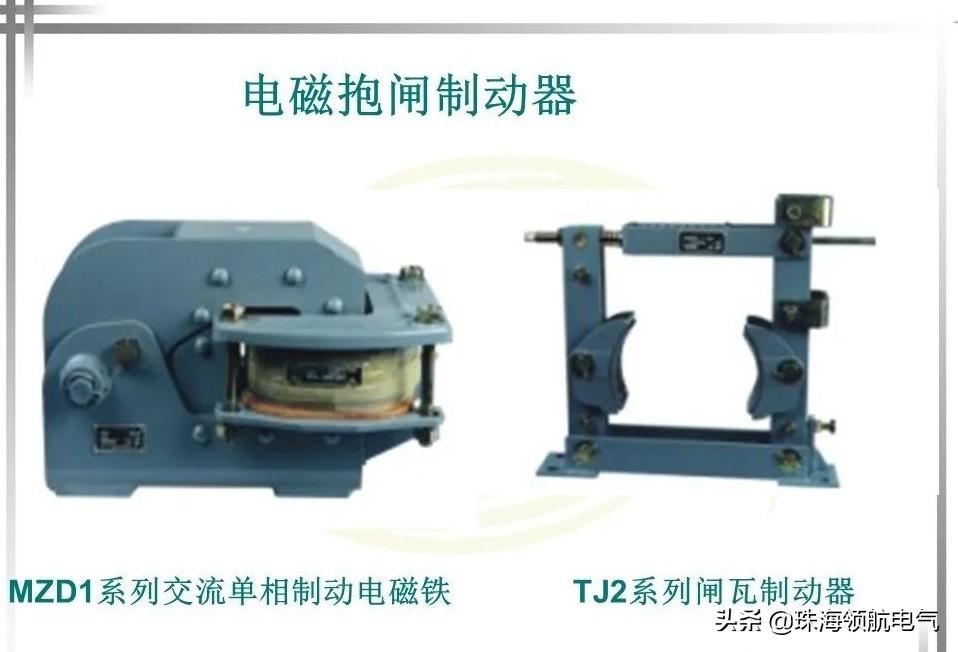

下图显示了用于机械制动的电磁抱闸制动器。其结构分为八个部分:线圈、衔铁、铁心、弹簧、闸轮、杠杆、闸瓦、轴

9d8fc668ad19477faa227da6a7c05daf~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=qpokQEPz0ZdQ1jSFxW5Wlb3zy%2BM%3D电磁刹车(来源:网络)

98ca3257d790490f80d54fa0f1b8d689~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=D6JhxRgKWJdKTg%2BTc61mkMxmCHA%3D电磁制动器结构图(来源:网络)

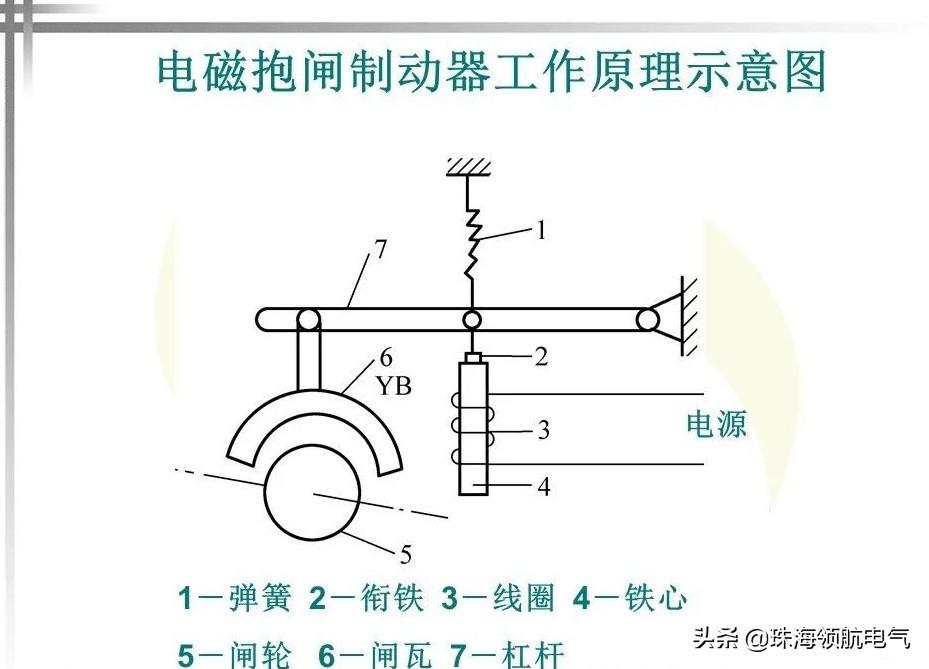

电磁抱闸制动器的原理,可以说是电机通电后,电磁制动线圈同时通电,衔铁被吸住,使制动器的闸瓦克服弹簧的张力与制动轮分离,电机正常运转;当开关和接触器断开时,电机失电,同时电磁制动线圈失电,衔铁在弹簧张力的作用下脱离铁芯,制动器的闸瓦紧紧抱住制动轮,使电机制动停止。

2d79078c049a474abaf2fac17997d15e~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=c42EZI69XjCmyId5PZlTsUp0fCo%3D电磁制动器工作原理示意图(来源:网络)

1.2 电磁抱闸断电制动控制线路

电磁制动器断电制动控制线路的原理图如下。下图是初始状态。如您所见,电源开关QS处于关闭状态:

f66972a9fc114734b00ecb302d103d53~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=%2FReoGmjwWAlHEUDNHp4CaFEEr4o%3D

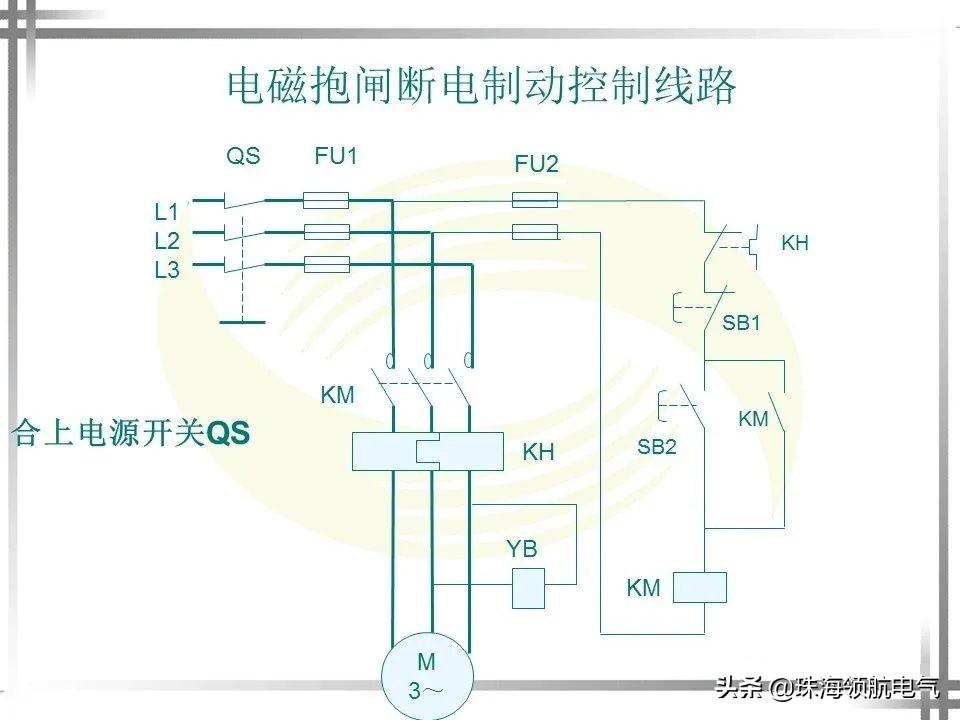

合上电源开关QS:

8e8fb417431d4307b7617abe61946d5c~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=wgHEKFZ5vJ74FtDXvvfHyIgZg50%3D

打开电源开关QS,然后按SB2,此时KM线圈通电:

ac0d539b62e14ec08b768daa694899b0~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=m8K6h3d25t4b%2BVUSBHN%2FghyPEvE%3D

当电源开关QS闭合时,KM1自锁触点闭合并自锁。此时,SB2释放,电磁制动线圈YB通电,制动器的闸瓦与制动轮分离,KM1主触点闭合,电机开始运转:

e8789b34833d4623bb8ebe15338a22b5~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=FjbWQfXHshMK2DRojg2S68G3vZg%3D

电机停止方法:按SB1,接触器KM失电释放,电磁制动线圈YB也失电。此时,在弹簧的作用下,闸瓦与制动轮紧紧相拥。

78b4527bc4064cf29143356c7b3d139a~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=01j6fabSH7JGceiUB7%2FqaXZ0owA%3D

1.3 电磁抱闸通电制动控制线路

类似于断电时的情况,通电时也可以形成制动控制电路。下图是对其电路组成的分析:

f528472a3127435e98947bfdc6a7ac29~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=DQC50ZaeZ9Sfops7aEFIRJiI5mg%3D

合上电源开关QS:

7473032784854015bbf0726fa720b1b0~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=%2FVzWKjj7AWx9n98lueiRZcMR4EI%3D

打开电源开关QS,然后按SB1,此时KM1线圈通电:

dc59f72209f8443fad7e69bf271d896c~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=chhy40hAUyLPElaZqOKKb3HXLf4%3D

当电源开关QS打开时,KM1自锁触点打开并自锁,SB1释放,KM1联锁触点关闭,KM1主触点打开,电机开始运转。此时,电磁制动线圈YB未通电:

b8842289ac1942759e06820ece1f6cda~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=f2yh5necMfVbaYz7gSzDnxSoe%2B0%3D

停止电机的方法:按下SB2,KM1线圈失电释放,KM2线圈得电,KM2主触头闭合,电磁制动线圈YB得电,使闸瓦和制动轮紧紧相拥。

f1f03a88983d41f7ae9ba4bc16d832f5~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=5iRowAOjOfd3o9ICAwUkWYXjIzU%3D

二、电力制动

是指电机产生一个与电机实际旋转方向相反的电磁转矩,使电机快速停止运转。

2.1 反接制动

反接制动的原理是:当电机停止时,定子的旋转磁场会反方向旋转,转子上产生的电磁转矩也会反方向转动,成为制动转矩。如下图所示:

18d2ebbe7cd54435a493c2016b7d5d11~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=dxXyvy0L0HAYPbPSevE7uKFq%2F%2FE%3D倒车制动原理示意图(来源:网络)

下图是单向启动反接制动控制的初始状态:

fb15a82f29da4c26ae66ab18fdecfb60~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=UikDGEKpkFFAmcby4r7Fqdg2Pg8%3D

合上电源开关QS:

f867370be32f447abc8fab5a51463280~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=bJITdoMsfKRkppU8vt3kgcv51Y8%3D

打开电源开关QS,然后按SB1,此时KM1线圈通电:

9949d08d34a040718ea5448883743892~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=lLxZzp%2Fq2z%2BwGjf2iq27w2OLONI%3D

KM1自锁触点闭合,自锁,释放SB1,KM1主触点闭合,电机开始运转。当速度达到一定值时,KS关闭:

fe5897ae7a0d482db50374f7b76c7bcd~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=NnJA0epCAjcrGmV5CjoEZ4MaPP0%3D

停止电机的方法:按下SB2,KM1线圈失电释放,KM2线圈得电,KM2主触点闭合,电机串联电阻反接刹车,KM2自锁触点闭合:

010-

它是指在切断电机交流电源后,立即在定子线组的任意两相中引入直流电,通过静磁场作用转子感应电流,达到制动的目的。如下图所示:

1d95fa3b864f4eb989c8ae235a7e9c89~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=EccsAFTee8bjcREjcBXc8X7K61Q%3D

下图是2.2 能耗制动的初始状态:

b7ba3525255340a0a058cf5166463a81~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=gA5RwFYgsn5XM%2BAgdxWbFrSxGxg%3D

合上电源开关QS,按下SB1,此时KM1线圈将被充电:

841b1d895602422184cf9cf9d56b8a46~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=5l7rjpQ%2BzNKfkG0PaTtwzXqOANg%3D

闭合KM1自锁触头和主触头,断开KM1联锁触头:

a538096d91524d75b70fb12b4ed61e43~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=okp928bejj2DSwPPoEOfqtzB57c%3D

当SB2被按下时,KM1线圈失电,KM1自锁触点和主触点断开,KM1联锁触点闭合,KM2线圈通电,KT线圈通电:

5c9ad72c9a60464a869020aeb7c13eea~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=4z23RYEP%2FPUayY9ovfvt7AJj%2B9I%3D

KM2自锁触点闭合,KM2主触点断开闭合,电机半波能耗制动,KM2联锁触点断开,KT瞬时闭合触点闭合,SB2释放:

df84fec91a5849f7b430fa7d42fabd36~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=XkjD9D32iBGGCs8OaczZrw3BcfA%3D

下图是单向启动能耗制动自动控制线路的初始状态:

9852db2065f24107a421a5f5f3dd030c~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=MhnGOZ8LXPufIo5dFoKf0XcYcVU%3D

合上电源开关QS,按下SB1,此时KM1线圈将被充电:

7c9fc58a339a4265bc8d216dc8cbf02d~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=T5nl6BgZDbuY11FB76Lfv%2BcCuFo%3D

闭合KM1自锁触头和主触头,断开KM1联锁触头,释放SB1:

e901105261f44d678971aaeedbf52343~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=62sBOMK1t0MM5WIpMsPet4gpTjA%3D

当SB1被按下时,KM1线圈失电,KM1自锁触点和主触点断开,KM1联锁触点闭合,KM2线圈通电,KT线圈通电:

81140d8e28f44f3094a6929cfdd2ea5f~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=VZNtWK%2BfddhXivV0OVFoIslbSso%3D

KM2自锁触点闭合,KM2主触点断开闭合,电机半波能耗制动,KM2联锁触点断开,KT瞬时闭合触点闭合,SB1释放:

d994e37f798646028276be416608b18e~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=Ak8yIVCF6nZt1yvHV9Gbk6yGo7Y%3D

KT触点延时断开,延时断开,KM2线圈失电,KT线圈失电,所有触点复位:

219b8e0ee1bd4c608f0fc06ed25695c2~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=3OuyB3ovZlng0b5TFGnm%2BCURliY%3D

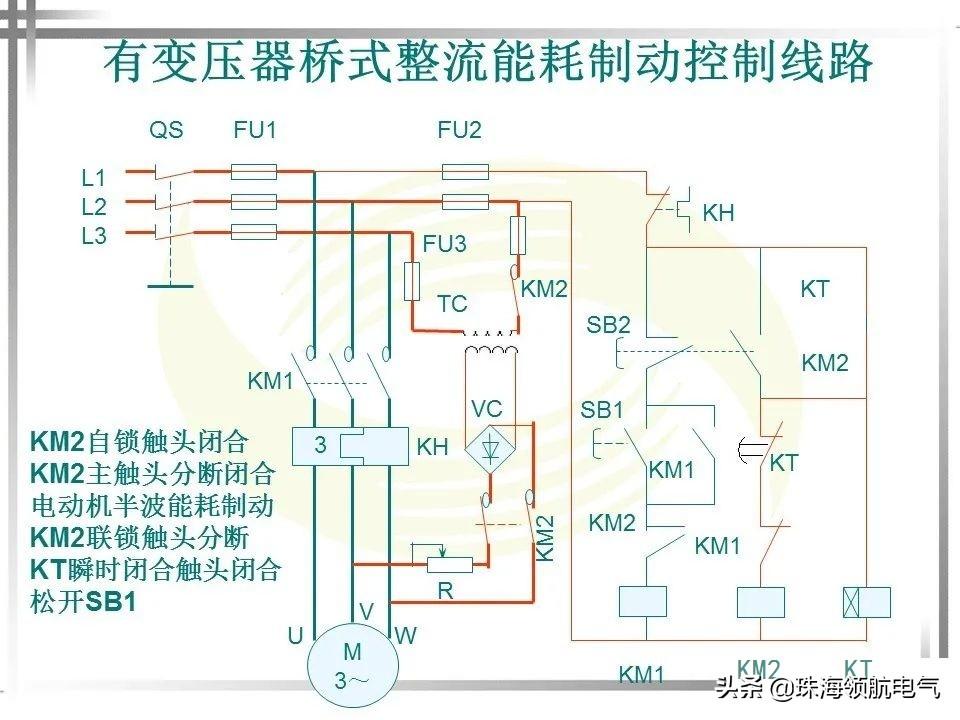

有变压器桥式整流能耗制动控制线路

原理:当旋转电机与交流电源断开时,转子中仍有剩磁。随着转子的惯性,形成一个随转子旋转的2.3 电容制动。磁场切割定子绕组产生感应电动势,通过电容电路形成旋转磁场。该电流产生的磁场与转子绕组中的感应电流相互作用,产生与旋转方向相反的感生电流,这样就可以通过制动使电机快速停止。

下面是它的初始状态图:

129f4e453cbc45d89ac98aef6d4fad41~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=so%2FUAfsmq3RbxtwzJKlXJ2ERyA8%3D

合上电源开关QS,按下SB1,此时KM1线圈将被充电:

c3287cd8c143475482626463cc86566b~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=3YbDQ1USteq0pm%2FcqaUdTO0AZCo%3D

闭合KM1自锁触点和主触点,打开KM1联锁触点,闭合KM1辅助触点。此时KT线圈通电,KT瞬时闭合延时分闸触点闭合,SB1释放:

28802b4f58d64b3fb3d7798f89dcab40~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=RhLEONgxIuw3q3gNFNluiyK4s%2Fw%3D

按下SB2,KM1线圈失电,KM1联锁触点闭合,K2线圈得电,K2主触点闭合,K2联锁触点断开,电容制动开始:

6005114053c14107a0bd5f2202f5df27~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=FtcONKuXIEEWlDWGvI3UihtmjCE%3D

当KT延时通断,触点延时断开,KM2线圈失电,所有触点复位,电容器制动完成:

8f219989023148c8ae70a4dac287e689~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=7fy3hiar8UIqF4wRy15YSLfnSNA%3D

制动力矩

最后,我们来看看再生制动。

这意味着当起重机开始在高处放下重物时,电机速度N小于同步速度n1。此时电机处于电动运行,转子相对于旋转磁场切割的磁感应线的运动方向发生了变化,转子电流和电磁转矩的方向与电动运行相反。

其制动原理如下图所示:

4b6e7eb13b3f4e26b8bf5bc100a527b3~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668397529&x-signature=oXRBUSE58uIGBfyioNIpNC4HKPY%3D

以上是本文的全部内容。希望对读者朋友有所帮助。
