异步电机电容接线方法(单相电机电容的简单计算方法)

电机单相工作电容的计算公式为：GC=1950I/Ucos(微法)

I:电机电流，u:单相电源电压，cos:功率因数，取0.75，1950:常数。

注：如果单相电为220Vrms，则：

GC=1950 I/ucos=1950 p/(U2)cos=1950 * p/(220 * 220)* 0.750.03 * p(uf)，其中p为电机功率。单相电机计算工作电容后，起动电容为工作电容的1-4倍(起动电容越大，起动电流越大(对外部电网干扰越大)，起动转矩越快。

反之，如果起动电容越小，起动电流就越小(对外界电网的干扰就越小)，起动转矩就越小，起动就越慢。)耐压必须大于交流输入电压的最大峰值(220Vrms*1.414311)，耐压400V以上为佳。

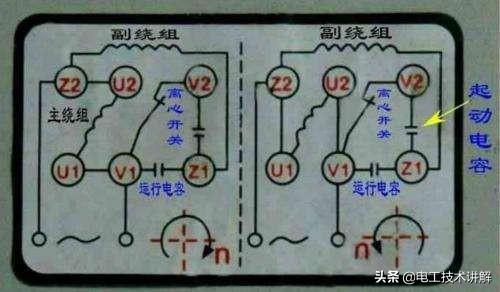

220V单相异步电动机的接线如下：

第一种是分相起动型，如图1所示，由辅助起动绕组起动。它的启动扭矩并不大。运行速度大致保持恒定。主要用于电风扇、空调扇电机、洗衣机等电机。

二是电机静止时，离心开关打开，启动电容参与供电后的启动工作。当转子转速达到额定值的70% ~ 80%时，离心开关会自动跳开，起动电容完成任务断开。起动绕组不参与运行工作，而电机继续以运行绕组线圈运行。

第三，电机静止时，离心开关打开，启动电容参与供电后的启动工作。当转子转速达到额定值的70% ~ 80%时，离心开关会自动跳开，起动电容完成任务断开。运行电容与启动绕组串联，参与运行工作。这种连接一般用于空气压缩机、切割机、木工机械等负载重且不稳定的地方。

如果带离心开关的电机不能在短时间内成功启动，绕组线圈会很快烧坏。

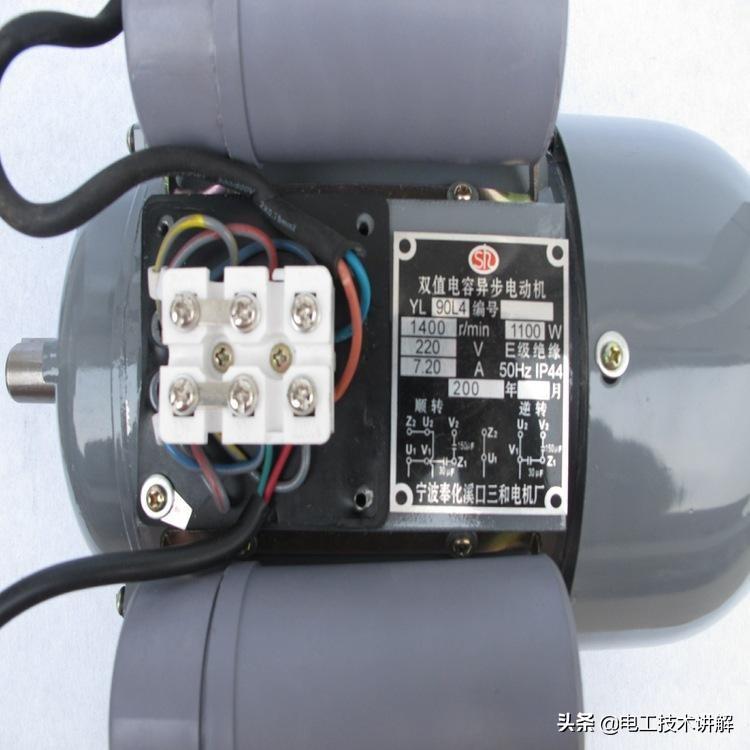

电容：双值电容电机启动电容大，运行电容小，耐压一般大于400 V。
