380v电机倒顺开关实物接法,380v电机倒顺开关接线图

反向开关介绍

正反向开关也叫正反向开关。其作用主要是接通和断开电源或负载，使电机正转或反转，主要用于单相和三相电机。目前主要用于需要双向旋转的场合，如电动车、起重机、电梯、升降机等。

反转开关有三个位置，中间位置是停止，一边是顺时针旋转，另一边是逆时针旋转。简而言之，它控制电机的正转和反转。如下图所示：

反向开关图片

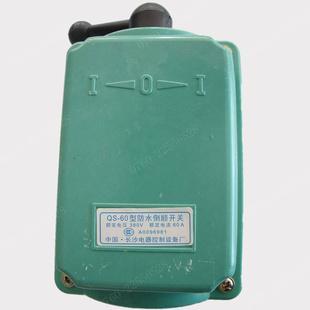

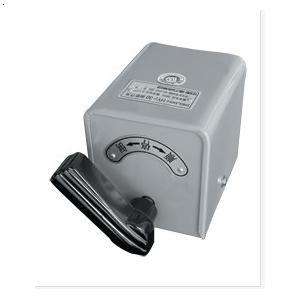

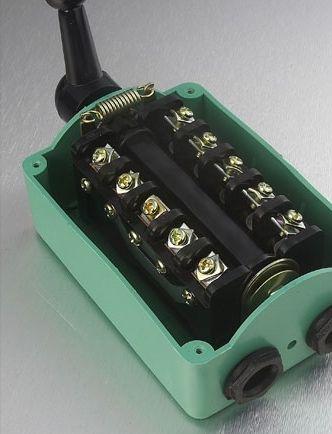

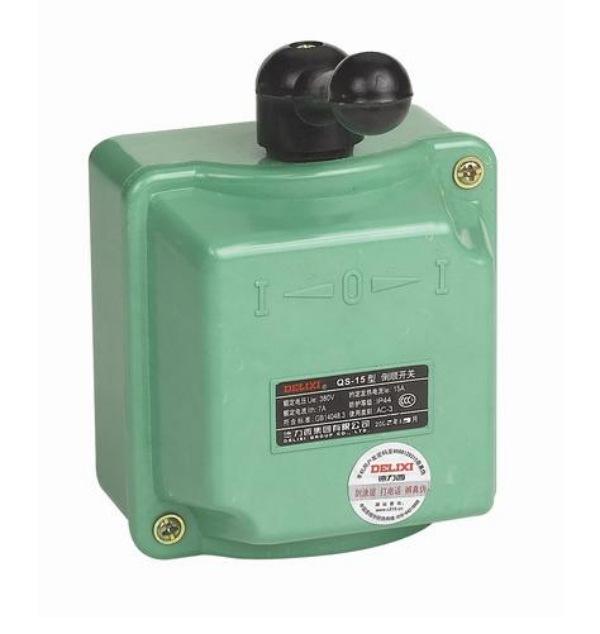

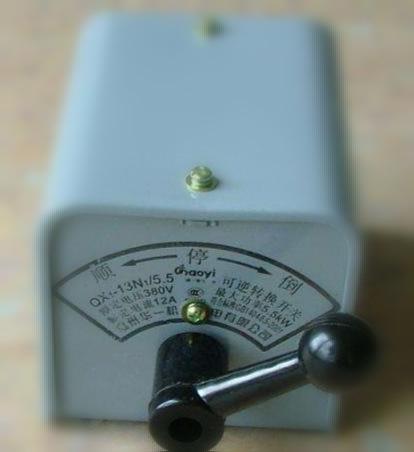

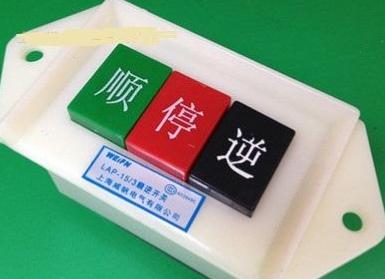

下面是一些反转开关的图片，大家看看。有几种常用的。如下图：

反向切换原理

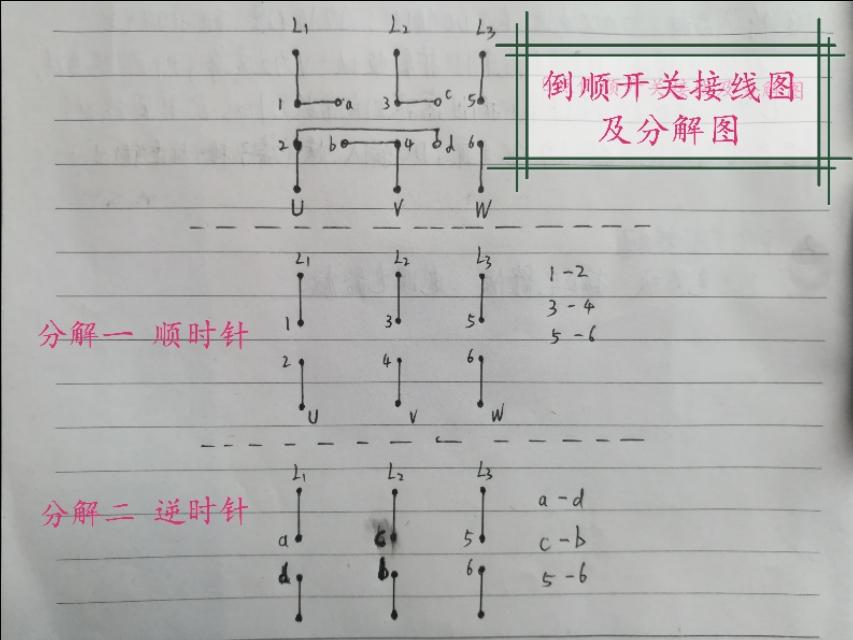

三相电源提供旋转磁场，使三相电机旋转。由于电源三相的连接方式不同，磁场可以顺时针旋转，也可以逆时针旋转。为了改变转向方向，只需改变电机电源的任何两相顺序。一般反向开关有两排六个端子，调相触点通过中间触点达到换相的目的。以三相电机的换向开关为例，如下图所示(换向开关接线图和分解图):

假设380v电源进线为L1、L2、L3，出线为U、V、w，假设内接点1-2、3-4、5-6为顺时针，接通380V电机时，电机顺时针旋转。

如果在开关内部随机改变两相线序，a-d、c-b、5-6接点接通，接通380V电机后，电机逆时针旋转。

一般换向开关一端接380V电源进线，另一端接380V电机连接线。

需要注意的事项

还有老式的倒顺开关，接线麻烦。现在一般用两排6触点的倒顺开关。这两款交换机的对比图如下。新型其实就是内部连接触点，直接连接触点。

现在为了使用更安全，这种开关已经很少使用了。大多采用接触器和按钮组合控制，更加安全方便。
