y2电机安装及外形尺寸(装配尺寸与安装尺寸的区别)

（1）大小

外形尺寸分为壁挂式和机柜式，外形尺寸和安装尺寸如图2-2-1和表2-2-1所示。

（2）位置要求

（1）环境温度为:-40?+ 40℃。

（2）防雨防潮。

（3）环境湿度为: 5％?95％RH，无雾。

（a）

（b）

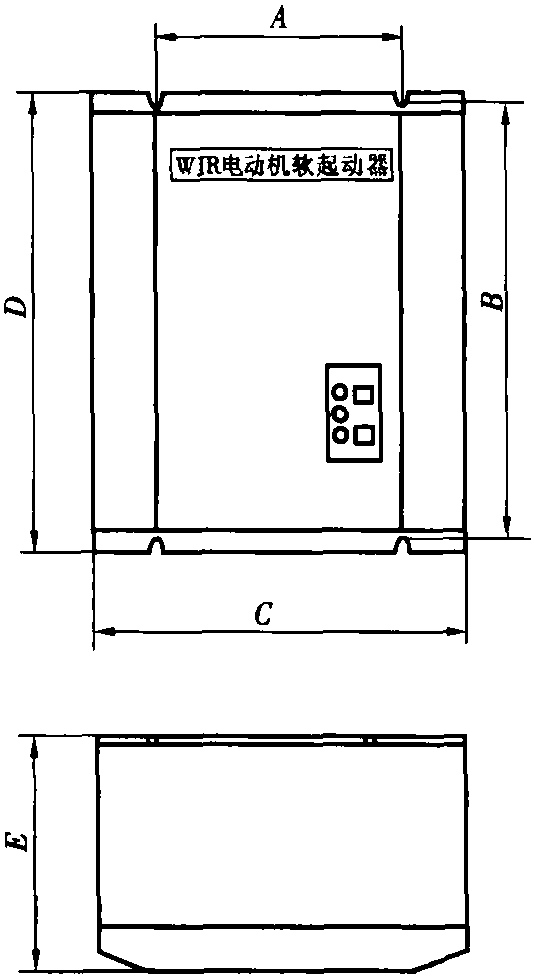

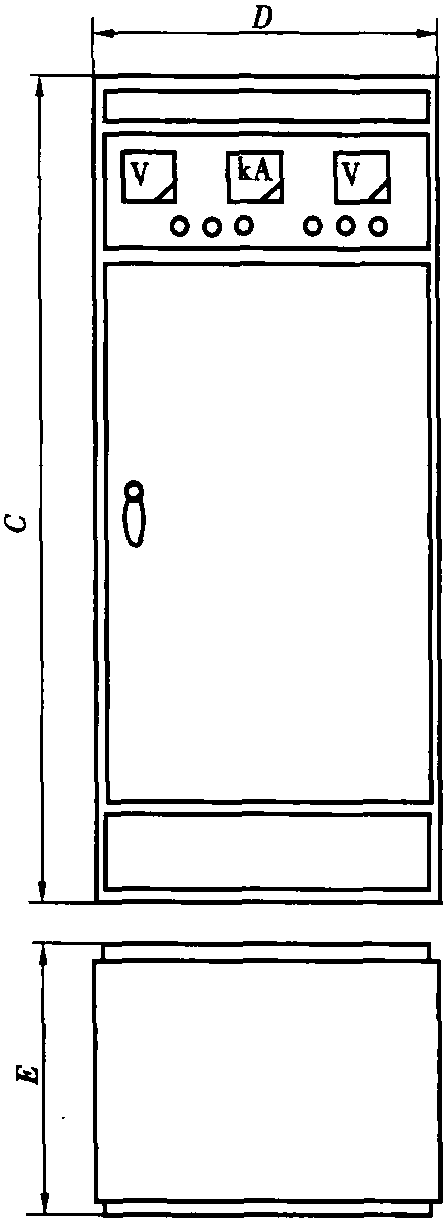

图2-2-1 WJR旁路软起动器的外观

（a）壁挂型22?132kW的外部尺寸，（b）150?315kW机柜的外部尺寸

（4）不含金属颗粒，导电尘埃和腐蚀性气体。

表2-2-1 WJR旁路软起动器的外形和安装尺寸

安装方法功率（kW）安装尺寸（mm）外部尺寸（mm）ABCDE壁挂式22?5524038036040020075?110 380460400610230机柜类型132?2401600700500 240?3151800800600

注意机柜类型可以根据用户要求加工机器尺寸。有。

（3）安装和清洁

必须覆盖电子部件，以防止金属碎片积聚在不易清洁的部件上，或者在控制箱（柜）上钻孔或钻孔时会导致电子设备短路。完成后，请仔细清理现场并清除与WJR软起动器无关的所有物品。在安装过程中，请确保WJR旁路软起动器周围有足够的空间（15厘米或更多），以利于冷却，接线和维护。

在多尘的环境中，应定期清洁以提高冷却效果。不能用化学药品清洗。可以使用5.6至7.0 kg/cm2的干净，干燥的压缩空气吹掉表面的灰尘。

警告:清洁之前，请断开所有电源。
