三相异步电动机接线图(星三角电机六根线接法)

这是一个通常不可见的词，如果电线仍然固定在端子上，则可以轻松处理它。

确保电动机为星形连接或角形连接。如果是星形连接，请按照您说的方法将其中的3个短路，然后将其余3个连接到三相电源。

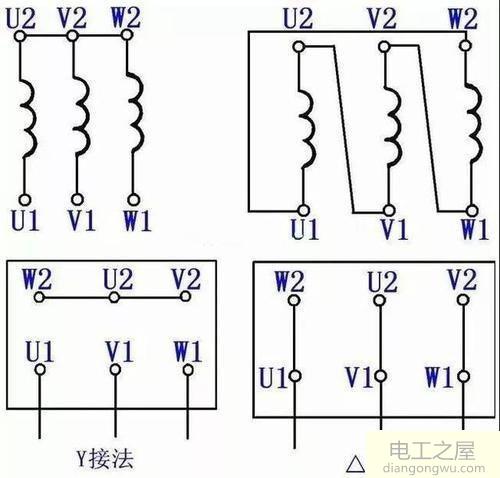

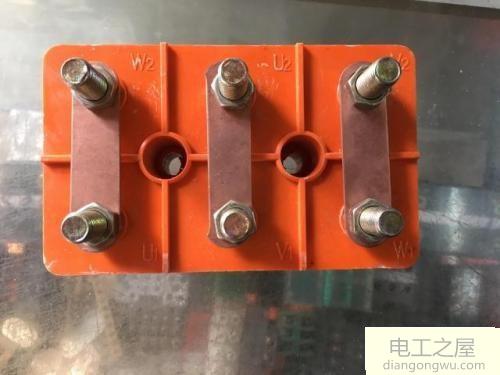

对于角连接方法，将三相绕组的名称分别命名为U，V，W（使用万用表测量两组），根据图中的U1，以下三个按V1，W1对齐，顶部是根据W2，U2，V2对齐，然后将连接件上下连接。即，U1连接到W2，V1连接到U2，W1连接到V2。

还有另一种情况比较麻烦。也就是说，所有6条线索都是一团糟。就是说，您可以使用万用表来测试两者是否为一组，但是您无法区分探头和引线。尾巴。我不知道哪个头是U1，哪个头是U2。其余两个步骤首先也是无法区分的，在这种情况下，通常需要将电动机称为“查找头部”。

为什么需要线程？从图片中可以看出，必须区分头部和尾部，以使电动机正常工作。在三角形连接中，三个绕组首尾相连，星形连接也必须短路。磁头末端电路短路或末端短路。

什么是“发现头脑”？这是一个简单的方法：首先，使用万用表找到三个绕组的两端。这很简单。阻力曲线可衡量连续性。然后临时标记U1，V1，W1，U2，V2和W2。然后将U1，V1，W1连接在一起，并将U2，V2，W2连接在一起。将万用表设置在直流毫安的位置，将两条测试线连接到相同的末端，然后用手旋转电动机。如果万用表针没有移动，则表示标签正确，并且一切都在那里。如果针头晃动，说明不正确。如果先移动一个相绕组的两端，然后转动电机，您的手仍会摇动并移动另一相绕组的两端，直到您移动另一相绕组的两端。电机和万用表针不动。

因此，在任何情况下都请按照我所说的进行布线。

仅凭经验（△或ya）连接电线是非常不负责任的电工。过去的经验表明，可以使用多种科学方法来确定电动机的连接。 （例如，测试由于连接到Y或△引起的旋转速度，电动机线圈的匝数（例如声音和热量）以及辅助设备的功率和速度（例如线径））。 （我不是在修理电动机。我说的可能不对。当我学习电工时，我根据对电动机的了解进行了猜测。）

首先，您需要确定u1，v1，w1。您连接到哪个端子也可以使用星形连接方法来满足电动机的输出和启动转矩。
