数据分类-不同的电机应选择合适的引线

女士参加了和朋友小m的聊天，他们公司卖的绕线电机转子的引线接地了。小M利用设计部门人员仔细分析，发现电机制造时没有按要求使用规定电压的引线。

电机引线是电机产品的重要组成部分。由于自身特点和使用工况.的特殊性，需要为不同的电机选择不同类型的电缆。由于同时浸渍电机产品的引线和绕组的特殊工艺，有特殊的行业标准规定了电机电缆的特性要求。女士对直接与电机绕组永久连接、引出外壳或绕组并直接与电机端子连接的电缆编制了一些相关要求，并与大家分享。

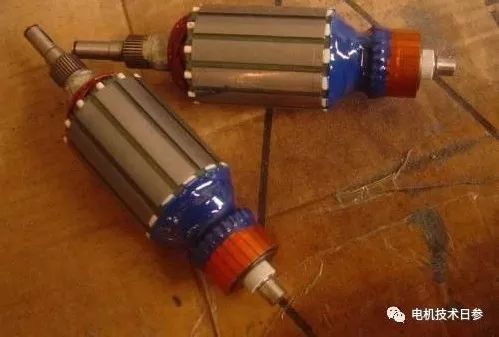

关于浸漆的要求

在电缆通常需经受与相接部件相同的处理，包括浸入浸渍漆中，并进行后期的烘烤。,虽然电缆类型测试包括热效应测试和耐浸漆测试，但用户仍应向电缆制造商提供有关电缆浸漆品牌和烘烤固化处理的信息，以进一步阐明电缆的适用性。

温度方面的内容

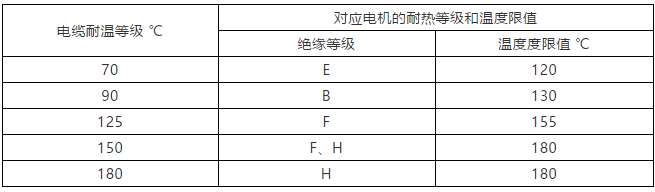

电缆连续运行时导体的最高温度与电缆所连接的机械或设备的“最热点”温度无关。电机绝缘的热阻分类涉及到线圈绕组的最高温，线圈端部的导线通常固定在线圈绕组的最低温度线圈端引接线上的温度一般都要低于所连接线较强绕组的温度.下表根据电机的绝缘温度等级列出了电缆的典型选择。然而，要准确选择电缆则应考虑多种因素，如产品设计、产品性能及有关安装条件的鉴定试验。

电机常用电缆型号、名称及特性

连续运行导体最高温度为70的软电缆和软线

相应标准JB/T 6213.2

合资公司聚氯乙烯绝缘电机绕组引线电缆(线)

JF丁腈聚氯乙烯复合绝缘电机绕组引入电缆(线)

使用特点：交流额定电压500v；连续运行导线的最高温度为70；敷设电缆(线)时的允许弯曲半径不得小于电缆(线)外径的4倍。

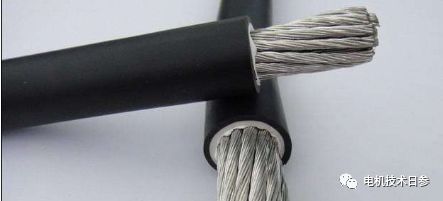

连续运行导体最高温度为90的软电缆和软线

相应标准JB/T 6213.3

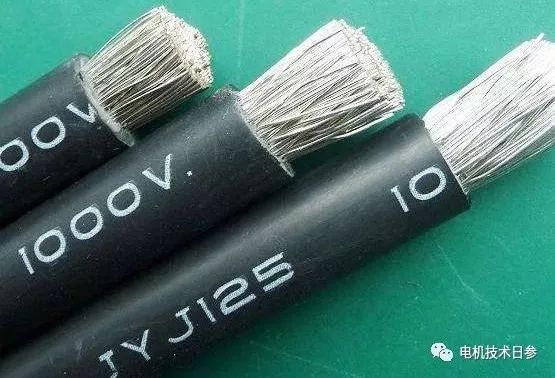

JE三元乙丙橡胶绝缘电机绕组引线电缆(线)

JEH乙丙橡胶绝缘氯磺化聚乙烯护套电机绕组引线电缆(线)

JEM乙丙橡胶绝缘氯醚护套电机绕组引线电缆(线)

JH氯磺化聚乙烯绝缘电机绕组引入电缆(线)

使用特点：电缆(线)交流额定电压为500伏、1000伏、3000伏、6000伏、10000伏；连续运行导线的最高温度为90；敷设电缆(线)时，弯曲半径不得小于电缆(线)外径的4倍。

连续运行导体最高温度为180的软电缆和软线

相应标准JB/T 6213.4

JG硅橡胶绝缘电机绕组引线电缆(线)

使用特点：电缆(线)交流额定电压为500伏、1000伏、3000伏、6000伏、10000伏；连续运行导线的最高温度为180；敷设电缆(电线)时，弯曲半径不应小于电

● 耐氟里昂软线

对应标准JB/T 6213.5

JZ 聚酯绝缘耐氟里昂电机绕组引接软线

JF46 聚全氟乙丙烯绝缘耐氟里昂电机绕组引接软线

使用特性：电缆（电线）的交流额定电压为500V；电缆（电线）敷设时的允许弯曲半径应不小于电缆（电线）外径的4倍。

● 连续运行导体最高温度为125℃和150℃的软电缆和软线

对应标准JB/T 6213.6

JYJ125 125℃交联聚烯烃绝缘电机绕组引接电缆（电线）

JYJ150 150℃交联聚烯烃绝缘电机绕组引接电缆（电线）

使用特性：电缆（电线）的交流额定电压为500V（JYJ150型电缆仅有该电压）、1000V和3000V；JYJ 125型电缆（电线)的连续运行导体最高温度为125℃，JYJ 150型电缆（电线)的连续运行导体最高温度为150℃；电缆（电线）敷设时的允许弯曲半径应不小于电缆（电线）外径的4倍。

JB/T 6213.1-6213.6是针对电机引接线的系列标准，规定了不同电机、不同工况条件下的专用引接线标准和具体要求，各电机生产企业应按照电机的实际选择并正确使用，预防因引接线选择和使用不当导致的质量问题。JB/T 6213.1是针对于电机用电缆的一般要求，而其他则是对于不同绝缘等级或不同工况条件下的特殊要求。

以上非官方发布内容，仅代表个人观点。
