松下a6伺服驱动器输出脉冲接线(松下a6伺服驱动器怎么测试)

发布日期:2022-11-08 15:49 浏览量:0
分享新闻:

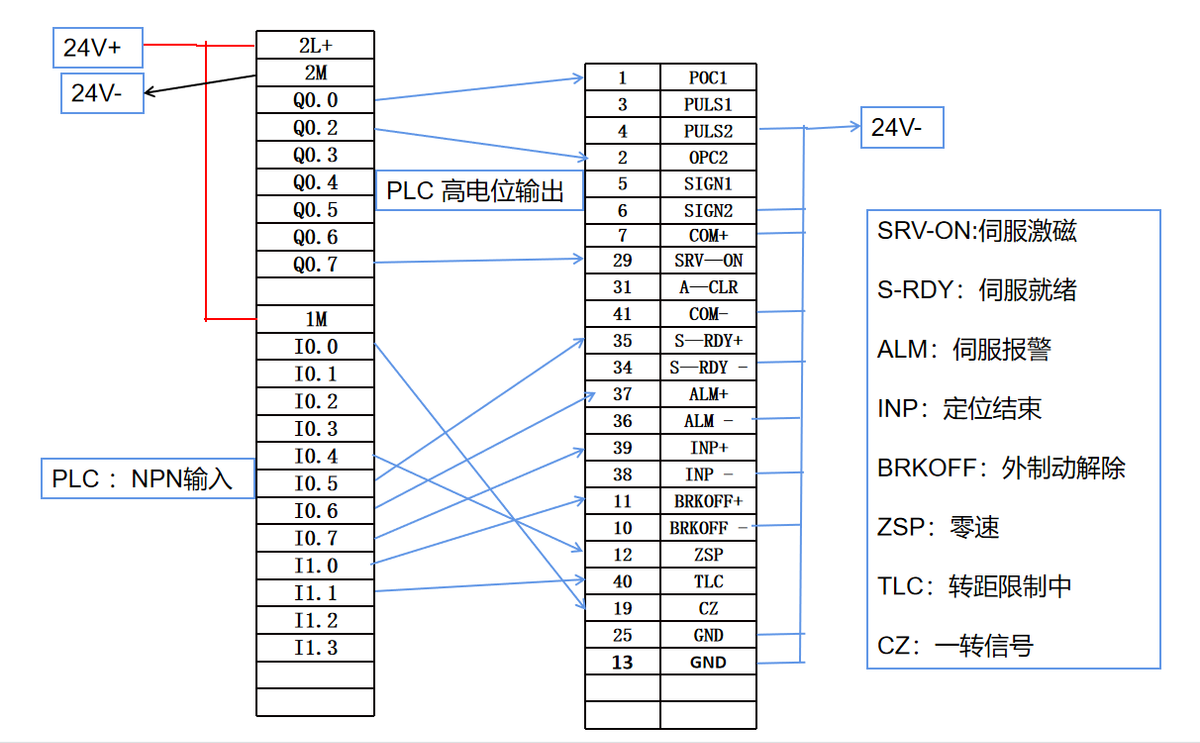

前期准备后:如下图所示连接电线,在200智能向导上简单配置伺服运动参数,测试驱动位置。

ddb284a06d0e49a799df6209360bbae2~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=Ja2jY6J%2BRbY4R4lvpccwYNW6XIw%3D

松下A6接线说明:下图是位置控制示意图

5c7c94ff366249439c7554faaf306985~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=42aPmrcsycxyQ7eFdp00Qri8HwY%3D

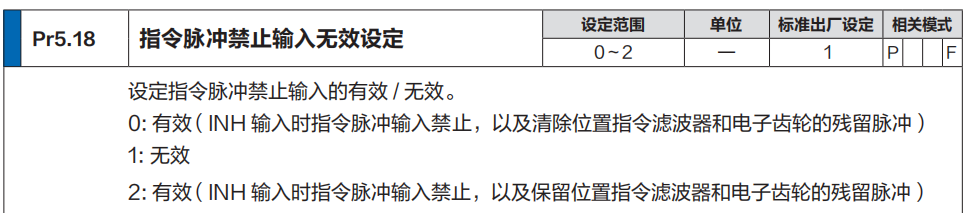

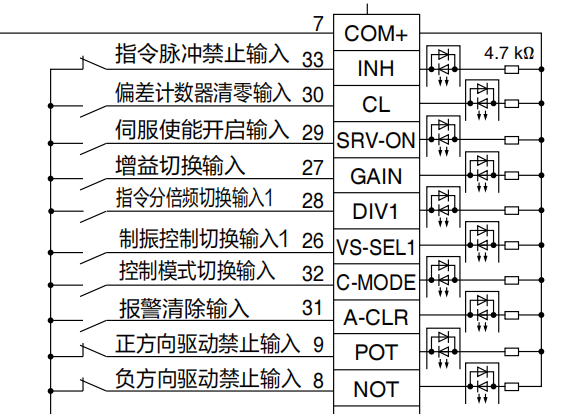

根据手册的接线图,7号端子的COM可以接24V正极或负极。由于PLC的输出是PNP输出,所以COM需要接24V负极。PLC的q端子可以给驱动器输入端给控制信号。端子3[INH]-[禁止命令脉冲输入]通常与[常闭]开关连接。由于设置参数Pr5.18被设置为[无效],因此无需连接。640eff318b884467a4ac10d1583569f2~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=IPDC6WeQkXPAIHrM8aoxD1g6wv4%3D

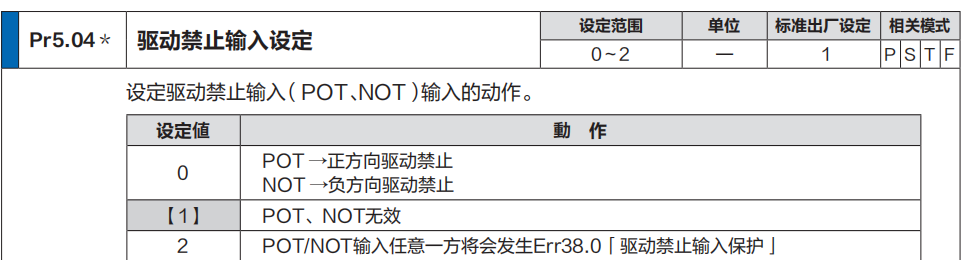

同样,8号和9号的正负限位端子应与【常闭】限位开关正常连接。由于参数设置Pr5.04【无效】,可以不答。6eb9bdc2243043a3b2e4ee5b56e51d13~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=gyve41aJLrgKu%2B%2Fh4llAlxJR3CM%3D

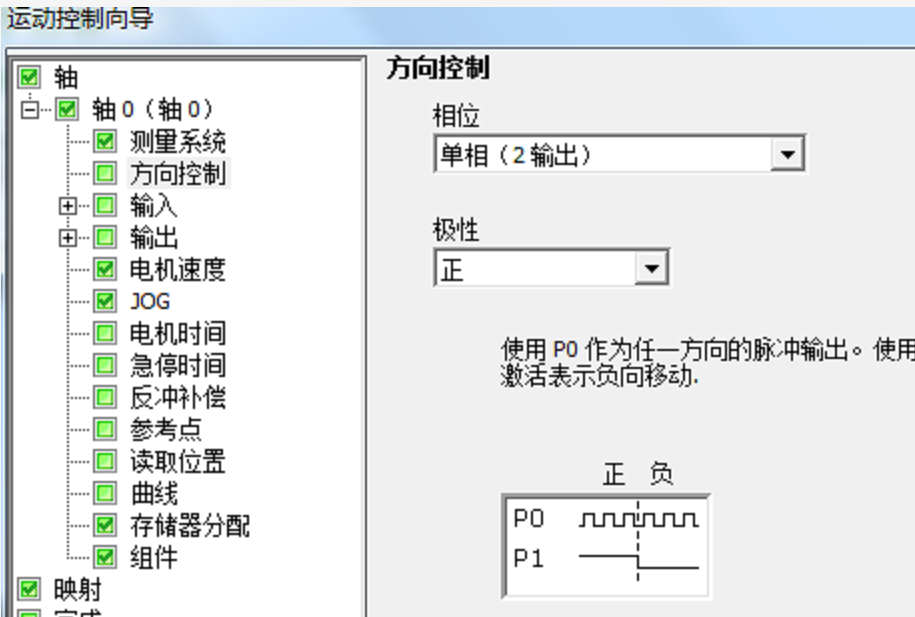

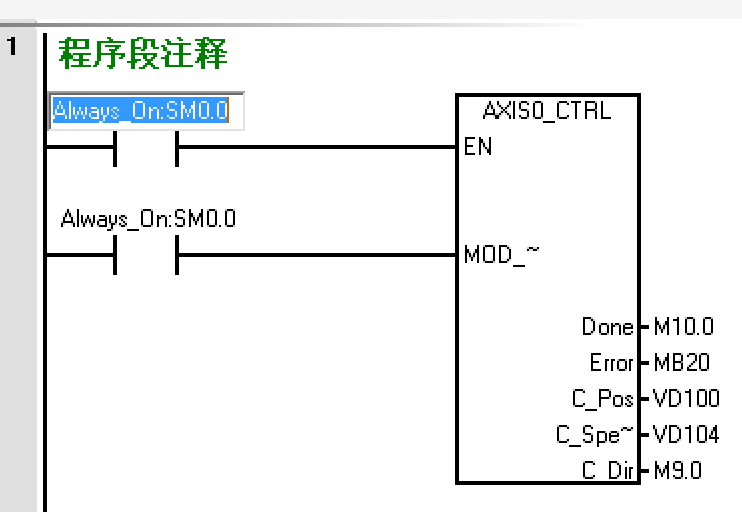

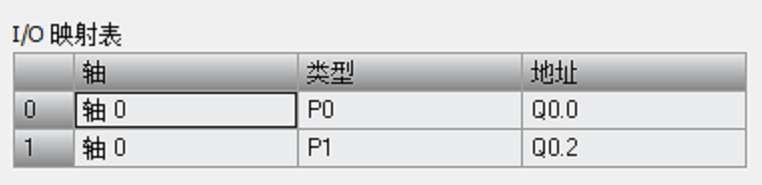

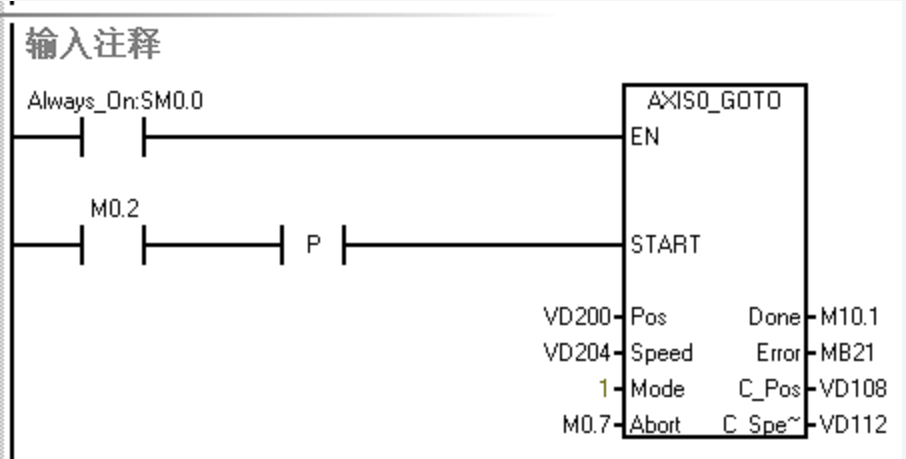

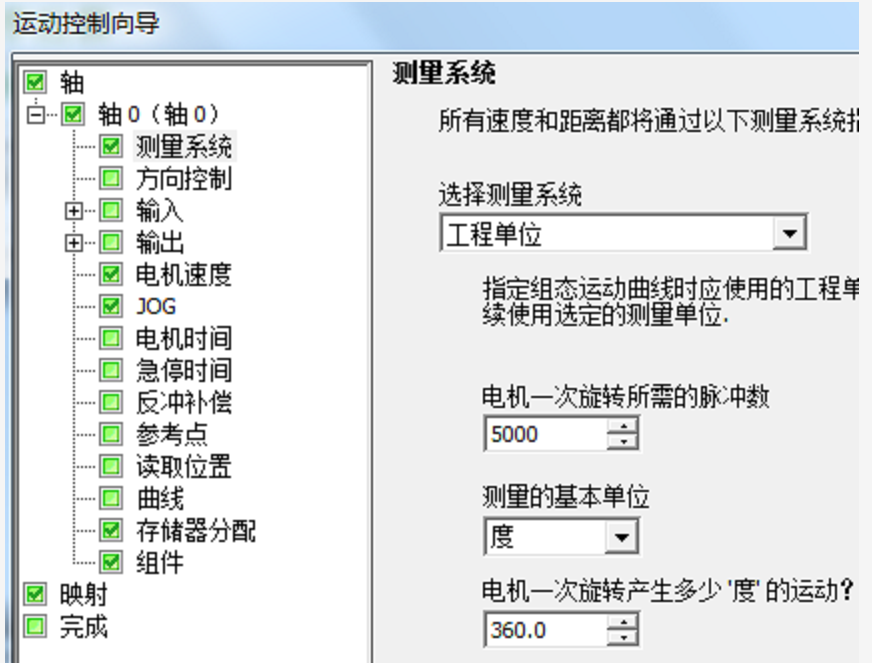

PLC运动指导如下:只进行【轴数】和测量工程单位的简单设置,其他不先设置。该程序只运行初始化和定位程序。尝试驱动控制器运行。

b83c2a187033491a93ac9f5873acdfe4~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=M6sSpdsAINmr%2F9GaKHWO7YQdqOc%3D

24283e1a585f4dc28aafde88ac40ba0e~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=3FKCxgyOcQybrTFfscEywCgv2KQ%3D

ef74b7a202de403ba594360c7fcfe688~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=VU%2Bf0kbMoCjfXbU16Um4Svd9t6Q%3D

fb60cca3e9dd478b9e4278a7fa56883e~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=gRHzTwfB1mObyeXAPgB8ixmtPDU%3D

1f8e2afeee6e47f9bcb82bc654d53e82~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=20aJc%2B9MZPVduIZEKxbjsUWULAg%3D

7ce3644921f047f289243e7155ea4d72~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=RN05oJGcAsopxtsfh69H1VKckZI%3D

测试结果:

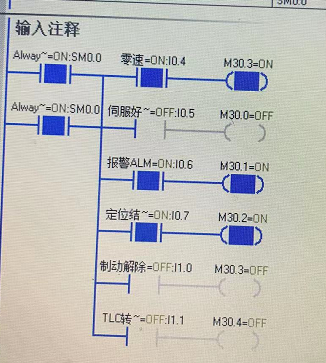

首先给驱动器【控制电源端子】L1C和L2C: 80eb12f40a15441ca54073a3771556ab~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=tjIvSaRAkc6bBUyoM93Jt8a3KVQ%3D供电。

那么驱动器输出信号如下:

ZSP零速3354有输出

ALM警报——有输出。(无报警时驱动器有输出,有报警时无输出)

INP定位端——有输出

95a6cf37d296403989f723d80da01fb3~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=Bz%2FMRq%2Bn3xuZl6jllTjHYY1GiZI%3D

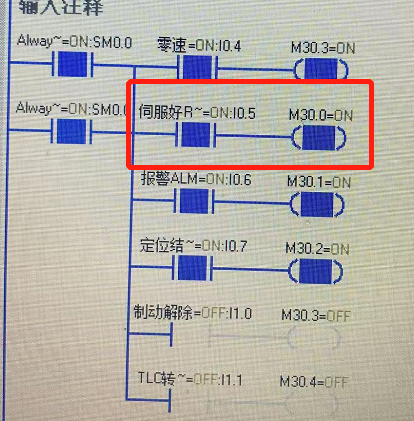

然后打开驱动器的主电源L1和L3。然后,S-RDY3354伺服系统准备输出。在PLC I0.5端。(在没有报警的情况下)。说明这个信号是在控制电源和主电路电源都通电,没有报警的时候。伺服准备好了。

e8fa8e37a43548478ce2e28e8ef62a56~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=wx9LSsCYgc6Z04WvKQfTvXJoTFY%3D

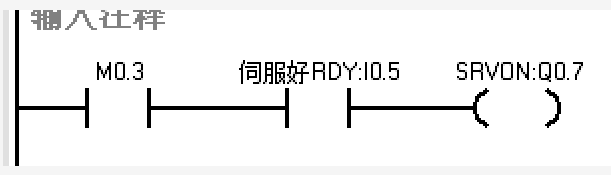

运行PLC程序,打开M0.3,那么Q0.7会有输出,接驱动器29,SRV-ON打开,伺服通电激励。你可以开动马达。b2901102735d4e698c6fd039ff7eef75~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=0r%2FOUrh8oxCzQHCZtT%2FmTYl9NbQ%3D

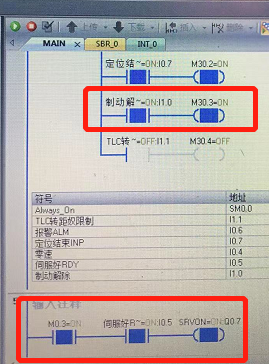

当SRV-ON打开,并且驱动器的BRKOFF信号[外部制动释放]也打开时,电机的制动被释放。

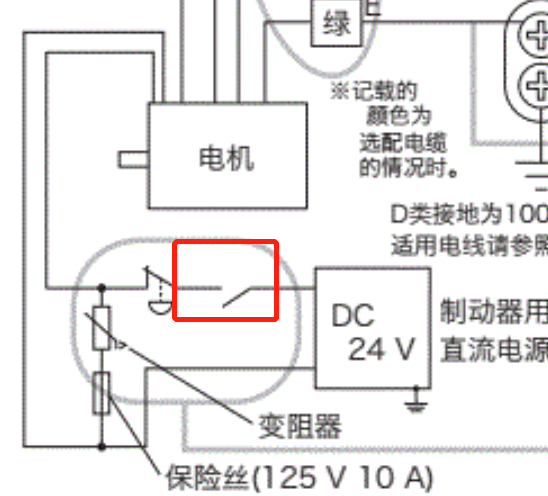

与继电器相连的BRKOFF信号。当它不导电时,电机保持制动。当有信号时,打开24V保持线圈以释放制动器。

b6e0d14ebb244d3589683f2cbfadb7c0~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=rRuD3pWheAP1XEmBPjAUqBcbcVg%3D

d148605dc1ad4fcf8ac096a7e767cc35~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=WGPJuIb%2FWNPzs%2BgPUyKc9kJzraE%3D

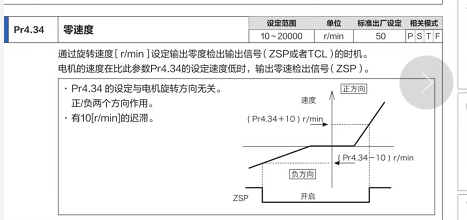

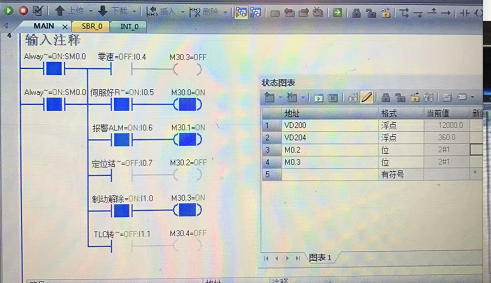

用状态图设置位置和速度,电机就会转动。当设定速度大于360度/秒时,零速检测ZSP信号关闭。当转速低于360时,ZSP会发出信号,因为最小参数设置是50转/分。存在10转的误差,即360度/秒,

1ff0af9a75f042a5a2c2c95b030957b9~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=or2m%2FX%2BA%2F0hoMVjvC1h43JKcugg%3D

在定位过程中,定位完成信号INP也被关闭,当定位完成时,它被打开。

a61f52108661406b924fac7e7eac1208~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=SJqix8emChbt3GlgT8m%2BpD3p7g0%3D

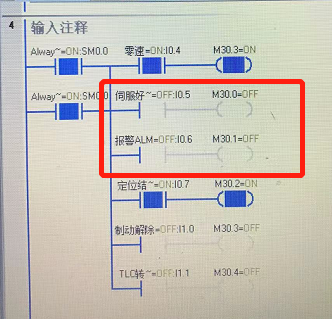

当驾驶员报警时,ALM关闭,S-RDY关闭。BRKOFF也关闭,并施加制动。b63eb42ba81149cdb88964fe7af86e91~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668477538&x-signature=E6vQikdKKRwplEPKHc74Rdod0bo%3D

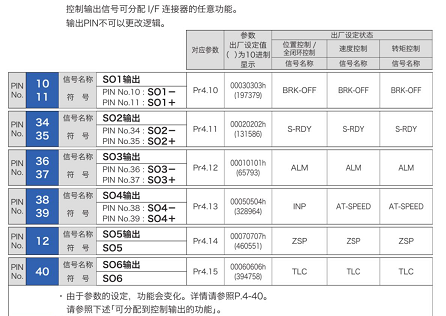

TLC转矩限制中没有使用,所以没有信号。以上六个输出信号是位置控制模式下的出厂设置功能,输出的功能也可以通过参数改变。
